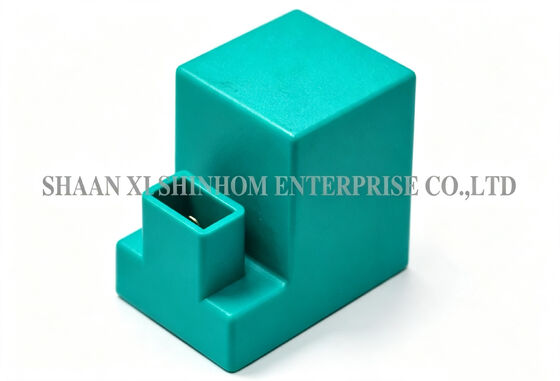

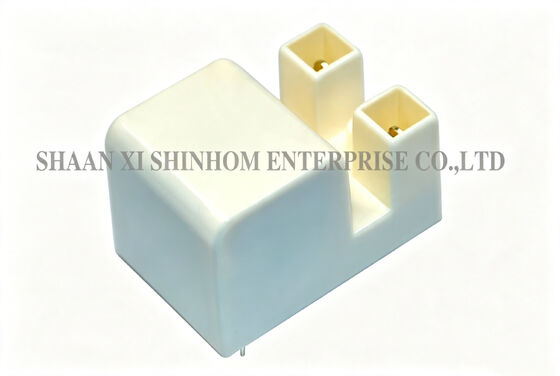

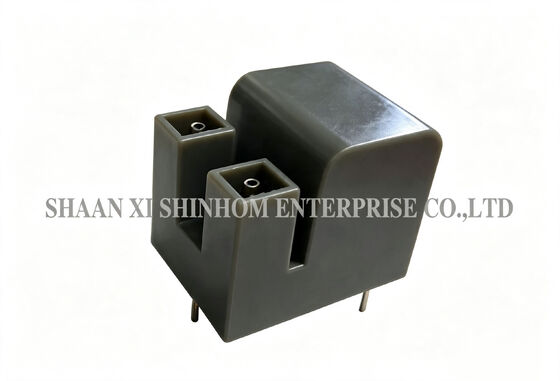

Cái biến áp đánh lửa cao áp này được thiết kế cho việc đánh lửa bộ đốt gas/dầu, bộ tạo ozone và các ứng dụng xung cao áp công nghiệp. Điện áp đầu ra lên tới 15KV. Sản phẩm sử dụng cấu trúc tăng áp tần số cao với tỷ lệ vòng dây là 69.5:1. Nó hiệu quả trong việc tăng điện áp đầu vào thấp lên điện áp xung đầu ra cao áp, cung cấp năng lượng đánh lửa mạnh mẽ và phản hồi nhanh. Điện cảm sơ cấp: 12µH. Điện cảm thứ cấp: 40mH. Điện trở DC sơ cấp: 75mΩ. Điện trở DC thứ cấp: 81.8Ω. Nó được sử dụng rộng rãi trong các bộ đốt gas, nồi hơi đốt dầu, bộ tạo ozone và các thiết bị xung cao áp công nghiệp khác nhau.
| Thông số | Giá trị |
|---|---|
| Điện cảm (Chân2-1) | 12uH±30%@1KHz,0.3V |
| Điện cảm (Chân4-3) | 40mH±10%@1KHz,0.3V |
| Tỷ lệ vòng dây | Thứ cấp:Sơ cấp=69.5Tham chiếu |
| Điện trở DC (Chân2-1) | 75mΩ±10% |
| Điện trở DC (Chân4-3) | 81.8Ω±10% |
Lưu ý: Có thể tùy chỉnh thêm sản phẩm
H: Điện áp đầu ra được tính như thế nào với tỷ lệ vòng dây 69.5:1?
A: Điện áp đầu ra lý thuyết là: Điện áp đầu ra = Điện áp đầu vào × Tỷ lệ vòng dây (69.5). Ví dụ, với đầu vào 12V, đầu ra lý thuyết khoảng 834V. Với đầu vào 24V, nó khoảng 1.668V. Điện áp đầu ra thực tế bị ảnh hưởng bởi điều kiện tải, tổn hao lõi và các thông số ký sinh. 15KV là khả năng đầu ra đỉnh tối đa. Chúng tôi khuyên bạn nên thực hiện đo lường thực tế dựa trên khe hở đánh lửa và môi trường của bạn.
H: Giá trị điện cảm cuộn sơ cấp và thứ cấp là bao nhiêu?
A: Điện cảm cuộn sơ cấp (Chân2-1) là 12µH ±30%. Điện cảm cuộn thứ cấp (Chân4-3) là 40mH ±10%. Điều kiện kiểm tra là 1KHz, 0.3V.
H: Giá trị điện trở DC sơ cấp và thứ cấp là bao nhiêu?
A: Điện trở DC sơ cấp (Chân2-1) là 75mΩ ±10%. Điện trở DC thứ cấp (Chân4-3) là 81.8Ω ±10%. Điện trở DC thứ cấp cao hơn là do số vòng dây thứ cấp lớn và dây có tiết diện nhỏ. Đây là đặc điểm bình thường của biến áp cao áp.
