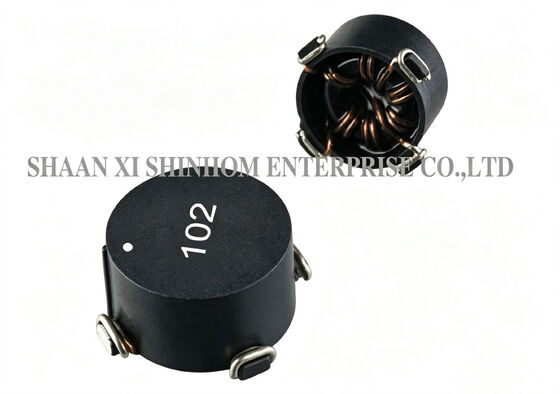

CácDòng STC08SMD toroidal common-mode inductor sử dụng vật liệu lõi bão hòa cao và cấu trúc mạch nam châm kín toroidal.Nó làm giảm hiệu quả bức xạ EMI và phù hợp với các ứng dụng lọc đường dây điện và tín hiệu nhạy cảm với EMIPhạm vi cảm ứng bao gồm 200μH đến 20mH. Gói SMD hỗ trợ vị trí tự động, tương thích với các dây chuyền sản xuất SMT. Nó được sử dụng rộng rãi trong các thiết bị điện tử,Chuyển đổi DC-DC (chế độ song song), ghép cách ly, lọc đầu vào (chế độ hàng loạt) và ngăn chặn EMI / RFI.
Phạm vi cảm ứng 200μH đến 20mH, lựa chọn linh hoạt
Điện bình thường 1A đến 7A, công suất điện cao
DCR 8mΩ đến 250mΩ, mất mát thấp
Vật liệu lõi bão hòa cao
Bức xạ EMI thấp
Gói SMD hỗ trợ vị trí tự động
Nhiệt độ hoạt động ️ -40°C đến +125°C
Chống cách nhiệt ≥ 1000MΩ (100V DC)
Đo độ điện dẫn ở 100KHz 0.1VRms.
Kháng cách nhiệt: 100Vdc 1KMΩmin.
RDC: QuadTech 1880 Miliohmmeter
Nhiệt độ hoạt động:-40°C đến +125°C
Nhiệt độ lưu trữ: -55°C đến +125°C
Các gói khác nhau có sẵn theo yêu cầu đặc biệt
Tối đa 35% độ bão hòa khi áp dụng sự thiên vị DC
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
Bộ lọc điện năng điện tử
Chuyển đổi DC-DC (chế độ song song)
Khớp nối cách ly (điện biến áp)
Bộ lọc đầu vào (chế độ hàng loạt)
Việc xóa EMI/RFI
Các nguồn cung cấp điện cho thiết bị truyền thông
Các nguồn điện điều khiển công nghiệp
Các nguồn cấp điện cho các thiết bị ngoại vi máy tính
Hỏi: Phạm vi cảm ứng, dòng điện và DCR của loạt STC08 là gì?
A: CácDòng STC08bao gồm một phạm vi cảm ứng từ200μH đến 20mH, dòng điện từ1A đến 7A, và DCR từ8mΩ đến 250mΩPhạm vi cảm ứng rộng, công suất dòng điện cao và thiết kế DCR thấp làm cho nó phù hợp với các ứng dụng ức chế EMI khác nhau, từ lọc đường tín hiệu đến lọc đường điện công suất cao.
Q: Tầm quan trọng của DCR thấp đối với các cảm ứng chế độ chung là gì?
A: DCR thấp có nghĩa là mất điện ít hơn (mất I2R) khi dòng chảy đi qua cuộn dây. Điều này giúp cải thiện hiệu quả tổng thể của hệ thống và giảm tăng nhiệt.Dòng STC08cung cấp DCR thấp như8mΩ, làm cho nó đặc biệt phù hợp với các thiết kế điện dòng cao với các yêu cầu hiệu quả nghiêm ngặt.
Q: Làm thế nào để yêu cầu mẫu?
A: Bạn có thể gửi mẫu đơn thông qua trang web hoặc email của chúng tôi. Xin cung cấp thông tin công ty và mô hình mục tiêu của bạn.miễn phívà sẽ được vận chuyển trong3-5 ngày làm việcThời gian giao hàng hàng loạt thường là2- 8 tuần.
