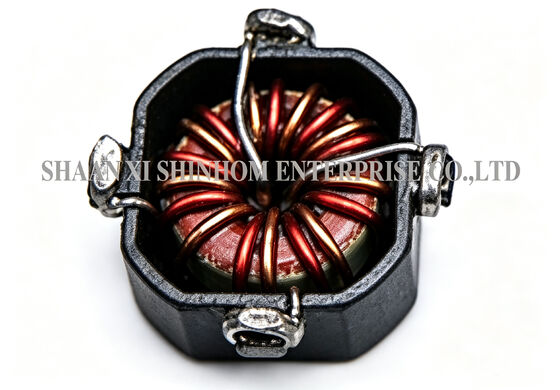

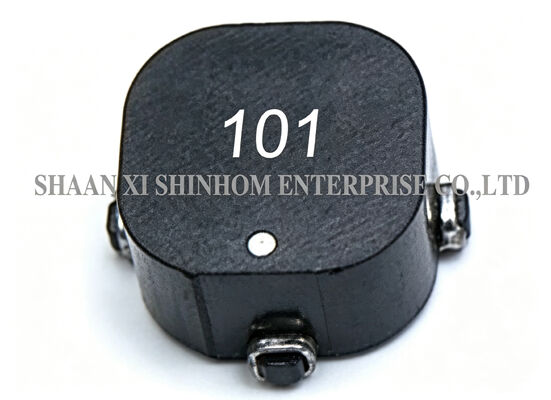

cácDòng STC01-04Cuộn cảm chế độ chung hình xuyến SMD sử dụng thiết kế khép kín và cấu trúc lõi hình xuyến để giảm bức xạ điện từ một cách hiệu quả. Nó phù hợp cho các ứng dụng lọc đường tín hiệu và nguồn nhạy cảm EMI. Sản phẩm cung cấp nhiều kích cỡ gói. DCR thấp và vật liệu lõi có độ bão hòa cao đảm bảo hiệu suất ổn định trong điều kiện dòng điện cao. Gói SMD hỗ trợ lắp ráp chọn và đặt tự động, tương thích với dây chuyền sản xuất SMT. Nó được sử dụng rộng rãi trong các thiết bị điện tử, chuyển đổi DC-DC (chế độ song song), khớp nối cách ly, lọc đầu vào (chế độ nối tiếp) và triệt tiêu EMI/RFI.
Đo điện cảm ở 100KHz 0,1VRms.
Điện trở cách điện: 100Vdc 1KMΩmin.
Nhiệt độ hoạt động: -40oC đến + 125oC
Nhiệt độ bảo quản: -55oC đến +125oC
RDC:Máy đo milimet QuadTech 1880
Nhiệt độ hàn: 260oC trong 4 ± 1 giây
Gói khác nhau có sẵn theo yêu cầu đặc biệt
Áp dụng độ bão hòa tối đa 35% trên độ lệch DC
Hỏi: Sự khác biệt giữa các mẫu dòng STC01-04 là gì?
MỘT:cácSTC01, STC02, STC03 và STC04loạt chủ yếu khác nhau về kích thước gói và các thông số điện tương ứng (độ tự cảm, dòng điện định mức, v.v.).STC01có kích thước nhỏ nhất, phù hợp với những thiết kế nhỏ gọn.STC04là kích thước lớn nhất, phù hợp cho các ứng dụng công suất cao hơn. Để lựa chọn cụ thể, vui lòng tham khảo bảng dữ liệu hoặc liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
Q: Những lợi thế của cấu trúc kèm theo là gì?
MỘT:Cấu trúc kèm theo bao bọc hoàn toàn lõi và cuộn dây bên trong vỏ. Nó cung cấp sự bảo vệ vật lý và hiệu suất cách nhiệt tốt hơn, đồng thời giảm bức xạ EMI hơn nữa. Thiết kế kèm theo cũng ngăn các vật lạ tiếp xúc với cuộn dây, nâng cao độ tin cậy của sản phẩm trong môi trường khắc nghiệt.
Hỏi: Ưu điểm của vật liệu lõi có độ bão hòa cao là gì?
MỘT:Vật liệu lõi có độ bão hòa cao mang lại mật độ từ thông bão hòa cao hơn. Nó ít có khả năng bão hòa trong điều kiện phân cực dòng điện cao, đảm bảo cuộn cảm ở chế độ chung duy trì độ tự cảm ổn định và hiệu suất lọc trong phạm vi dòng định mức. Độ bão hòa thiên vị DC lên tới35%, cung cấp đủ mức ký quỹ hiện tại.
