Nhà /Sản phẩm/Choke chế độ chung/CMD CM0705 Series SMD Common Mode Choke với hiệu suất giảm nhẹ cao, phạm vi cảm ứng rộng và khả năng cách ly cao

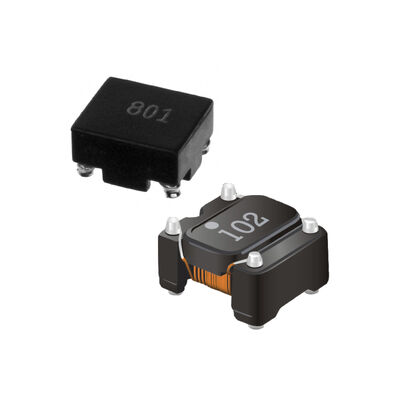

CMD CM0705 Series SMD Common Mode Choke với hiệu suất giảm nhẹ cao, phạm vi cảm ứng rộng và khả năng cách ly cao

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

Choke chế độ thông thường hiệu suất giảm nhẹ cao

,

Phạm vi cảm ứng rộng SMD Common Mode Choke

,

Khả năng cách ly cao bề mặt đắp Common Mode Inductor
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: CM0705
Tài liệu: CM0705 Series_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8 tuần
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
CMD Common Mode Choke CM0705 Series
CMD Common Mode Choke CM0705 Series là một bộ ngắt thông thường SMD nhỏ gọn được thiết kế để ức chế tiếng ồn hiệu quả trong các mạch điện tử mật độ cao.Với một gói gắn bề mặt thu nhỏ được tối ưu hóa cho lắp ráp chọn và đặt, loạt này cung cấp coplanarity đáng tin cậy và hiệu suất điện nhất quán trên một phạm vi tần số rộng.
Với nhiều tùy chọn cảm ứng và điện áp thử nghiệm đường đến đường cao 500 Vrms, CM0705 Series phù hợp với các ứng dụng yêu cầu lọc EMI ổn định và bảo vệ tính toàn vẹn tín hiệu.Thiết kế mạnh mẽ của nó và phạm vi nhiệt độ hoạt động rộng làm cho nó một đáng tin cậy bề mặt gắn kết công thức phổ biến cho người tiêu dùng, công nghiệp và truyền thông điện tử.
Các đặc điểm chính
  • Thiết kế mặt đất- Gói SMD nhỏ gọn tương thích với lắp ráp chọn và đặt tự động
  • Hiệu suất giảm nhẹ cao- Được thiết kế để ngăn chặn tiếng ồn EMI hiệu quả trên một dải tần số rộng
  • Phạm vi cảm ứng rộng- Giá trị điện dẫn từ 47 μH đến 12000 μH (tùy thuộc vào mô hình)
  • Dòng điện định lượng ổn định- Điện lượng số là 500 mA tùy theo số phần
  • Chống DC thấp- Tối ưu hóa giá trị DCR để giảm thiểu mất điện
  • Khả năng cách ly cao- 500 Vrms thử nghiệm điện áp giữa cuộn dây (đường đến đường)
  • Phạm vi nhiệt độ rộng- Nhiệt độ hoạt động từ -25°C đến +105°C
Đặc điểm điện
Thông số kỹ thuật đo ở nhiệt độ môi trường xung quanh 25 °C:
Khả năng cảm ứng +50% / -30%
Phạm vi cảm ứng 47 μH đến 12000 μH
Lưu lượng điện 100 mA đến 500 mA (tùy thuộc vào mô hình)
Kháng điện DC (tối đa) 180 mΩ đến 1800 mΩ
Điện áp thử nghiệm 500 Vrms (dòng qua dòng)
Điều kiện thử nghiệm điện dẫn 100 kHz, 20 mV
Ứng dụng
  • Đánh giá EMI- lọc tiếng ồn trong tín hiệu và đường dây điện bằng cách sử dụng một EMI ức chế thông thường chế độ choke
  • Bộ lọc năng lượng đầu vào- Giảm tiếng ồn chế độ chung trong đường dây điện DC
  • Điện tử tiêu dùng- Kiểm soát tiếng ồn trong các thiết bị nhỏ gọn đòi hỏi các thành phần SMD
  • Điện tử công nghiệp- Bảo vệ tính toàn vẹn tín hiệu trong các mạch điều khiển và giao diện
  • Thiết bị truyền thông- lọc EMI cho đường truyền dữ liệu và truyền thông
Câu hỏi thường gặp
Chức năng chính của CM0705 common mode choke là gì?
Nó được thiết kế để ngăn chặn tiếng ồn chế độ thông thường và giảm nhiễu điện từ trong tín hiệu và đường dây điện.
CM0705 Series có phù hợp với lắp ráp tự động không?
Thiết kế SMD được tối ưu hóa cho các quy trình chọn và đặt và cung cấp coplanarity đáng tin cậy.
Độ thấm có thay đổi theo số phần không?
Có. dòng CM0705 cung cấp một phạm vi rộng của các giá trị cảm ứng, với dòng điện và DCR khác nhau theo mô hình.
Nó có thể hoạt động trong môi trường nhiệt độ cao không?
Dòng hỗ trợ phạm vi nhiệt độ hoạt động từ -25 °C đến +105 °C, phù hợp với hầu hết các ứng dụng công nghiệp và tiêu dùng.
Từ khóa:

common mode power line choke

common mode toroidal chokes

common mode inductor
