Phản ứng điện lực của bộ biến áp điện hạt nhân Ferrite tần số hoạt động 2kHz đến 500kHz Điện tích đầu vào định số 25A đến 50A 3500VDC Hi Pot được thử nghiệm cho các mạch bảo vệ PCB

1000
MOQ

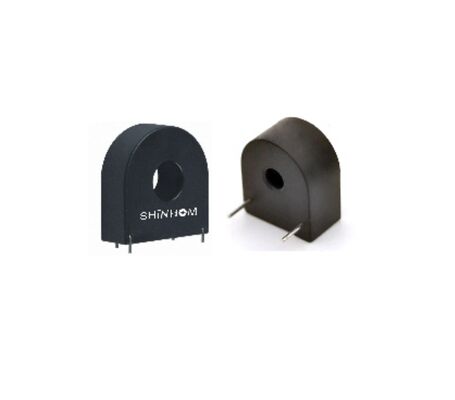

Ferrite Core Current Transformer Operating Frequency 2kHz to 500kHz Rated Input Current 25A to 50A 3500VDC Hi Pot Tested for PCB Protection Circuits
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Tần số hoạt động:: 2kHz – 500kHz
Vật liệu cách nhiệt:: Thiết kế cách điện cao, Hi-Pot được thử nghiệm ở 3500VDC
Nhiệt độ lưu trữ:: -30°C đến +80°C
Vật liệu cốt lõi:: lõi ferit
Kiểu lắp:: Xuyên lỗ, gắn PCB
Dòng điện đầu vào định mức:: 25A đến 50A
Dòng điện đầu ra định mức:: 25mA đến 500mA
Tùy chỉnh thiết kế:: Có sẵn OEM / ODM, tỷ lệ vòng quay và dòng điện đầu ra có thể tùy chỉnh
Làm nổi bật:

PCB bảo vệ mạch biến áp hiện tại

,

Máy biến đổi dòng 2kHz đến 500kHz

,

25A đến 50A biến áp điện
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: ACST010F/FH
Tài liệu: ACST010F-FH series_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8week
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Biến áp dòng tần số cao xuyên lỗ đáng tin cậy cho mạch bảo vệ PCB
Dòng ACST010F/FH là một dòng sản phẩm hiệu suất cao Biến áp dòng tần số cao được thiết kế để phát hiện dòng xung chính xác và bảo vệ mạch trong các ứng dụng cung cấp điện chuyển mạch. Với cấu trúc xuyên lỗ nhỏ gọn, Biến áp dòng xuyên lỗ này được tối ưu hóa để gắn trực tiếp trên PCB, đảm bảo hiệu suất điện ổn định và dễ dàng tích hợp trong các hệ thống điện tử tần số cao.
Được thiết kế với lõi ferrite và vỏ PBT chống cháy, Dòng ACST010F/FH mang lại khả năng chuyển đổi tín hiệu đáng tin cậy trên dải tần số hoạt động rộng từ 2kHz đến 500kHz. Cấu trúc cách điện chắc chắn và độ bền điện môi cao khiến nó trở thành một Biến áp dòng gắn PCB đáng tin cậy cho các môi trường công nghiệp khắc nghiệt.

Các tính năng chính
  • Biến áp dòng tần số cao được tối ưu hóa để phát hiện dòng xung
  • Thiết kế xuyên lỗ để gắn trực tiếp trên PCB và lắp đặt an toàn
  • Cấu tạo lõi ferrite đảm bảo hiệu suất ổn định ở tần số cao
  • Các tùy chọn tỷ lệ vòng dây rộng để hỗ trợ các yêu cầu cảm biến dòng điện khác nhau
  • Độ bền điện môi cao với định mức Hi-Pot lên đến 3500VDC
  • Vỏ PBT chống cháy với lớp bọc nhựa epoxy để tăng cường độ tin cậy

Đặc tính điện
(Phụ thuộc vào kiểu máy)
Tỷ lệ vòng dây 1:50 đến 1:2000
Dòng điện đầu vào định mức 25A đến 50A
Dòng điện đầu ra định mức 25mA đến 500mA
Hi-Pot (Vdc) 3500VDC
Dải tần số làm việc 2kHz - 500kHz

Thông số kỹ thuật môi trường
Nhiệt độ hoạt động -20°C đến +70°C
Nhiệt độ bảo quản -30°C đến +80°C

Ứng dụng
  • Bảo vệ mạch cung cấp điện chuyển mạch
  • Phát hiện dòng xung tần số cao
  • Hệ thống điều khiển nguồn dựa trên PCB
  • Thiết bị điện tử công nghiệp
  • Mô-đun giám sát dòng điện nhúng

Tại sao nên chọn Dòng ACST010F/FH?
Dòng ACST010F/FH kết hợp cấu trúc nhỏ gọn, đáp ứng tần số rộng và độ tin cậy cách điện cao, khiến nó trở thành một giải pháp Biến áp dòng lý tưởng cho các thiết kế điện tử tần số cao hiện đại. Cấu hình gắn PCB xuyên lỗ của nó đảm bảo độ ổn định lâu dài, trong khi nhiều tùy chọn tỷ lệ vòng dây cung cấp sự linh hoạt cho các ứng dụng cảm biến dòng điện đa dạng.
