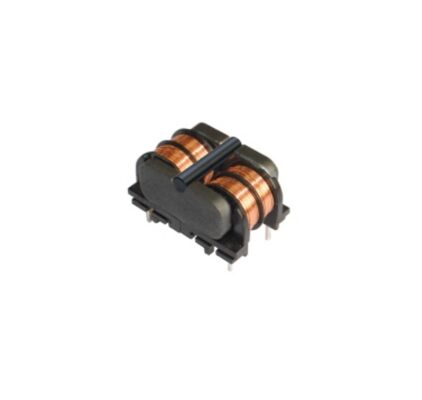

Cuộn cảm chế độ chung có độ tự cảm cao với DCR thấp và Tiêu chuẩn cách điện UL để lọc EMI

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

Cuộn cảm chế độ chung lọc EMI

,

Cuộn cảm chế độ chung cách điện UL

,

Cuộn cảm chế độ chung DCR thấp
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: LFUR17A
Tài liệu: LFUR17A_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8week
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Độ tin cậy cao Cuộn cảm chế độ chung và vi sai có độ tự cảm cao để lọc nhiễu đường dây điện
Chi tiết sản phẩm
cácDòng LFUR17Alà dòng hiệu suất cao củaCuộn cảm chế độ chungVàCuộn cảm triệt tiêu chế độ vi sai, được thiết kế để mang lại khả năng giảm tiếng ồn đặc biệt cho các thiết bị điện tử công suất hiện đại. Là một phần của nâng caoBộ lọc EMI,Bộ lọc RFI, VàBộ lọc nhiễu đường dây điện có độ tự cảm cao, dòng sản phẩm này cung cấp độ tự cảm được tối ưu hóa, DCR thấp và hiệu suất đáng tin cậy trong các thiết kế gắn trên PCB nhỏ gọn.
Được thiết kế để đáp ứngTiêu chuẩn cách nhiệt ULvà các yêu cầu về an toàn chiếu sáng của Hoa Kỳ, dòng LFUR17A lý tưởng cho SMPS, trình điều khiển LED, đèn nền CCFL, hệ thống nguồn chuyển mạch ngoại tuyến và dụng cụ điện hiệu suất cao. Những cuộn cảm này cung cấp độ tự cảm ở chế độ vi sai tuyệt vời với điện trở thấp, cho phép hoạt động ổn định trong môi trường ồn ào và điều kiện mặt đất biến động.
Với các giá trị điện cảm dao động từ3,3 mH đến 100 mH, DCR thấp đến mức0,21 Ωvà xếp hạng hiện tại lên tới2,5 A, dòng LFUR17A đảm bảo triệt tiêu EMI/RFI mạnh mẽ trong khi vẫn duy trì kích thước nhỏ gọn phù hợp với bố cục PCB dày đặc.
Các tính năng chính
  • Được thiết kế để đáp ứng yêu cầu cách nhiệt UL
    Đảm bảo an toàn và độ tin cậy cho các ứng dụng năng lượng và chiếu sáng đòi hỏi khắt khe.
  • Giảm tiếng ồn ở chế độ chung và khác biệt
    Hiệu quả lọc nâng cao đối với nhiễu tần số cao và tần số thấp.
  • Độ tự cảm cao với điện trở thấp
    Tối ưu hóa để lọc tiếng ồn đường dây điện với tổn thất điện năng tối thiểu.
  • Dấu chân PCB nhỏ gọn
    Thiết kế tiết kiệm không gian phù hợp với hệ thống chiếu sáng và nguồn điện mật độ cao.
  • Hiệu suất ổn định dưới áp lực nhiệt
    Nhiệt độ hoạt động từ-40°C đến +125°C.
  • Độ tự cảm đi lạc cao (Lstray)
    Hỗ trợ cải thiện sự suy giảm chế độ vi sai.
  • Phạm vi ứng dụng rộng rãi
    Lý tưởng cho cả điện tử tiêu dùng và công nghiệp.
Đặc tính điện @ 25 °C
Mã sản phẩm Độ tự cảm (mH) Loại Lstray (µH) DCR (Ω) Tối đa IDC (A) Tối đa
LFUR17A-332Y 3.3 90 0,21 2,50
LFUR17A-103Y 10 450 0,32 1,65
LFUR17A-153Y 15 795 0,52 1,32
LFUR17A-273Y 27 1480 0,95 0,92
LFUR17A-333Y 33 1680 1,01 0,88
LFUR17A-393Y 39 2100 1,60 0,85
LFUR17A-473Y 47 2700 1,67 0,75
LFUR17A-683Y 68 3500 2,38 0,62
LFUR17A-783Y 78 4100 2,57 0,58
LFUR17A-104Y 100 5770 3,87 0,50
Thông tin kỹ thuật & đặc tính vật lý
  • Kích thước:25,0 * 18,8 * 16,5 mm (tối đa)
  • Bố cục ghim:Lỗ xuyên 4 chân
  • Bố cục miếng đệm:Tối ưu hóa để hàn PCB ổn định
  • Kiểm tra điện cảm:10 kHz, 0,05 V (HP4284A)
  • Điều kiện kiểm tra điện:25°C, 33% RH (trừ khi có quy định khác)
  • Giới hạn tăng nhiệt độ:tối đa 55°C
  • Nhiệt độ hoạt động:-40°C đến +125°C
  • Nhiệt độ môi trường xung quanh:-40°C đến +85°C
  • Hi-Pot:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (cuộn tới lõi)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (cuộn dây đến cuộn dây)
  • Thiết kế tùy chỉnh có sẵn
Ứng dụng
  • Dụng cụ điện & Thiết bị công nghiệp
    Tăng cường độ ổn định EMC trong môi trường chuyển mạch ồn ào.
  • Hệ thống chiếu sáng LED & CCFL
    Khử nhiễu đáng tin cậy cho các mạch chiếu sáng tần số cao.
  • Chấn lưu điện tử
    Đảm bảo hiệu suất chiếu sáng ổn định, không nhấp nháy.
  • Bộ nguồn chuyển mạch ngoại tuyến
    Lý tưởng cho bộ điều hợp, bộ sạc, SMPS và mô-đun nguồn nhỏ gọn.
  • Thiết bị có nối đất không ổn định
    Lọc cả tiếng ồn ở chế độ chung và chế độ vi sai một cách hiệu quả.
  • Lọc đầu vào và đầu ra đường dây điện
    Giảm lượng khí thải và cải thiện việc tuân thủ các tiêu chuẩn EMC.
