Choke chế độ chung nhỏ gọn với độ tự cảm từ 3.3 mH đến 100 mH và khả năng xử lý xung cao 2.5 A

5000
MOQ

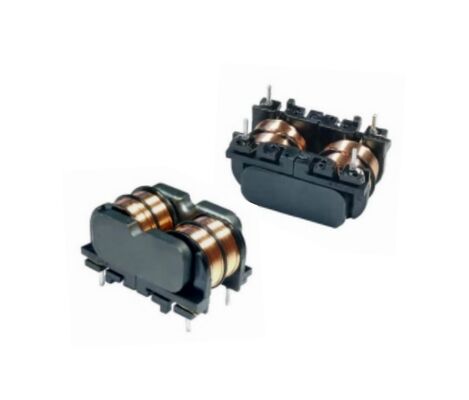

Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

Choke chế độ chung 3.3 mH đến 100 mH

,

Bộ lọc EMI 2.5 A

,

Bộ lọc RFI khả năng xử lý xung cao
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: LFUR17
Tài liệu: LFUR17_-.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8week
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Choke chế độ chung hiệu suất cao nhỏ gọn để lọc tiếng ồn đường dây điện
CácDòng LFUR17là một dòng hiệu suất cao củaChoke chế độ thông thườngĐược thiết kế cho thế hệ điện tử điện năng tiếp theo đòi hỏi giảm tiếng ồn hiệu quả và độ thấm ổn định.Bộ lọc EMI,Bộ lọc RFI, vàBộ lọc ức chế tiếng ồn, Dòng LFUR17 cung cấp một yếu tố hình dạng nhỏ gọn với hiệu suất điện tuyệt vời cho một loạt các nguồn điện chuyển mạch và thiết bị điện tử tiêu dùng.
Được thiết kế với các vật liệu lõi từ tính tối ưu, LFUR17 Series cung cấpủ cao với kháng cự thấpCác thành phần hỗ trợ khả năng xử lý xung cao và có tỷ lệ cảm ứng / dòng điện hàng đầu trong ngành,đảm bảo loại bỏ đáng tin cậy tiếng ồn chế độ chung trên một phổ tần số rộng.
Những cái chích này được thiết kế chohàn sóng, mang lại sự dễ dàng lắp ráp và ổn định nhiệt nhất quán.3.3 đến 100 mH, DCR thấp, và IDC xếp hạng lên đến2.5 A, Dòng LFUR17 cung cấp hiệu suất xuất sắc cho các bộ chuyển đổi AC / DC, các bộ sạc LED, bộ sạc, bộ điều hợp và các hệ thống điện chuyển mạch nhỏ gọn khác.
Các đặc điểm chính
  • Độ điện dẫn cao & DCR thấpĐảm bảo giảm tiếng ồn mạnh mẽ trong khi giảm thiểu mất điện trong các mạch chuyển đổi.
  • Khả năng xử lý xung caoThích hợp cho các bộ chuyển đổi công suất hoạt động trong điều kiện tải năng động.
  • Tối ưu hóa để ức chế tiếng ồn LCHoạt động liền mạch trong EMI và RFI bộ lọc bộ lọc cho hiệu suất EMC vượt trội.
  • Tỷ lệ điện dẫn đầu trong ngành công nghiệpĐặc điểm trở ngại ổn định trên các phạm vi tần số băng tần rộng.
  • Cấu trúc nhỏ gọn, thân thiện với SMDĐược thiết kế để hàn sóng và lắp ráp tự động khối lượng lớn.
  • Hiệu suất nhiệt độ đáng tin cậyNhiệt độ hoạt động: -40 °C đến +85 °C Không nên vượt quá nhiệt độ lõi 125 °C trong điều kiện xấu nhất.
Thông số kỹ thuật điện (25 °C)
Số phần Khả năng dẫn điện (mH) DCR Max (mΩ) IDC Max (A) Điều kiện thử nghiệm
LFUR17-332Y 3.3 mH 120 mΩ 2.5 A 1 kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1.65 A 1 kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1.32 A 1 kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0.92 A 1 kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0.85 A 1 kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0.75 A 1 kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0.62 A 1 kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0.58 A 1 kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0.45 A 1 kHz, 0,25 V
Đặc điểm kỹ thuật và vật lý
  • Kích thước: 25,0 × 18,8 × 13,5 mm (các gói điển hình)
  • Điều kiện thử nghiệm: 1 kHz, 0,25 V (Tiêu chuẩn HP4284A)
  • Điện áp chống điện: 1500 VAC (50/60 Hz, 3 mA, 2 giây, cuộn đến lõi) 2500 VAC (50/60 Hz, 3 mA, 2 giây, cuộn đến cuộn)
  • Nhiệt độ hoạt động: -40 °C đến +85 °C
  • Nhiệt độ lưu trữ: -20°C đến +60°C
  • Thiết kế cụ thể cho khách hàng có sẵn
Khống chế chế độ thông thường
Các đường cong phản ứng tần số cho LFUR17 Series cho thấy đỉnh cản mạnh phù hợp để ức chế tiếng ồn dẫn trong0.1 MHz - 10 MHzphạm vi, lý tưởng để chuyển nguồn cung cấp điện và tuân thủ EMC.
