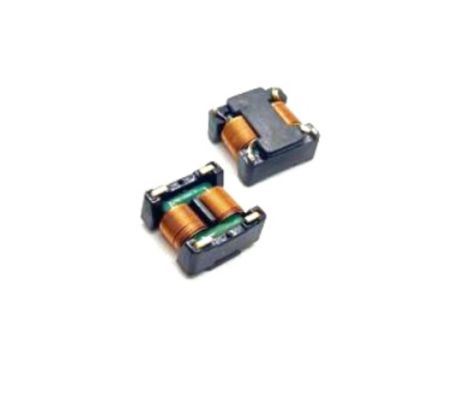

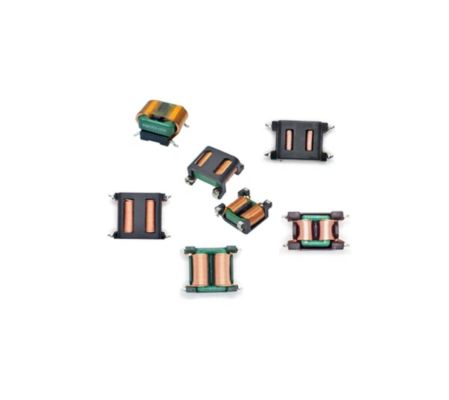

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

Compact SMD Flat Common Mode Choke

,

High-Performance SMD Inductor

,

Ultra-Low DCR Power Supply Noise Filter
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: SQS1010A
Tài liệu: SQS1010A Series_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8week
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Compact, High-Performance Ultra-Low DCR SMD Flat Common Mode Choke for Power Supply Noise Suppression
Engineered for modern power electronics, the SQS1010A Series represents a line of high-quality SMD inductors specifically designed as common mode chokes for superior electromagnetic interference suppression.
Key Features
  • Compact SMD flat package for space-constrained PCB designs
  • Square core construction for low leakage and reduced DC resistance (DCR)
  • High-permeability material ensures high impedance at low frequencies
  • Excellent noise attenuation due to low stray capacitance
  • High insulation resistance and UL94V-0 flammability rating
  • RoHS and REACH compliant, suitable for global markets
Specifications
Part Number Inductance Min. (mH) DCR Max. (mΩ) Rated Current (A) Wire Gauge Turns Ref.
SQS1010A-001 10 200 0.8 - 1.2 0.1*0.7 37
SQS1010A-002 10 200 1.0 - 1.5 0.1*1.0 37
Technical Information & Operating Conditions
  • Test Frequency: 1.0 kHz, 0.25 V
  • Rated Voltage: 80 Vac - 265 Vac
  • Withstanding Voltage: 1.0 kVac for 2 seconds
  • Operating Temperature Range: -25°C to +125°C (including coil temperature rise)
  • Storage Temperature Range: -25°C to +100°C
  • Insulation Resistance: 100 MΩ Min. @ 500 Vdc
  • Recommended Power Range: Up to 40W
Applications
  • Switching Mode Power Supplies (SMPS): High-density designs for consumer and industrial equipment
  • Consumer Electronics: LCD/LED Televisions, laptop power adapters, and battery chargers
  • Home Appliances: Power management and noise filtering in various household devices
  • Industrial Electronics: Power line noise suppression in control systems and motor drives
