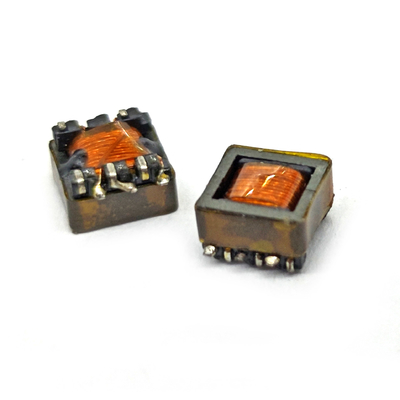

Được thiết kế cho các giải pháp nguồn chuyển mạch nhỏ gọn, Dòng STEEC6.2 sử dụng lõi ferrite EEC6.2 với bobbins phenolic được chứng nhận UL. Được quấn chính xác bằng dây tráng men polyurethane 180℃, nó mang lại độ ổn định độ tự cảm ±15% và cách ly gia cố (0.5kV AC). Với băng nhiệt độ cao #1218 và bọc vecni, nó hoạt động đáng tin cậy ở nhiệt độ môi trường 130℃. Lý tưởng cho các ứng dụng công nghiệp và tiêu dùng bị giới hạn về không gian.
Thông số điện
Model | Độ tự cảm (L6-4) | Độ tự cảm (L3-1) | DCR (R6-4) | DCR (R3-1) | Kiểm tra Hi-Pot (PRI-SEC/COIL-CORE) |
---|---|---|---|---|---|
STEEC6.2-001 | 830μH ±15% | 5.3μH ±15% | ≤11.0Ω | ≤200mΩ | 0.5kV AC, 50Hz, 2mA, 1s |
STEEC6.2-002 | 830μH ±15% | 20μH ±15% | ≤11.0Ω | ≤450mΩ | 0.5kV AC, 50Hz, 2mA, 1s |
*Điều kiện kiểm tra: 1kHz, 0.25V cho độ tự cảm; EPE 7112 cho Hi-Pot* |
Danh sách vật liệu
Bobbin: Phenolic T375J (UL 594VΦ, 130℃)
Lõi: EEC6.2 K2.3P Ferrite
Dây: Polyurethane GRD2/GRD3 (180℃)
Băng: #1218 (180℃)
Vecni: T42604 (130℃)
Ứng dụng
Hệ thống điện công nghiệp:
Bộ chuyển đổi DC/DC cách ly ≤20W
Mô-đun nguồn phụ trợ cho PLC
Thiết bị điện tử tiêu dùng:
Bộ đèn nền LED
Mạch phản hồi bộ sạc USB-C
Thiết kế an toàn quan trọng:
Cách ly gia cố cho nguồn điện y tế
Điều chỉnh điện áp bảng điều khiển HVAC
