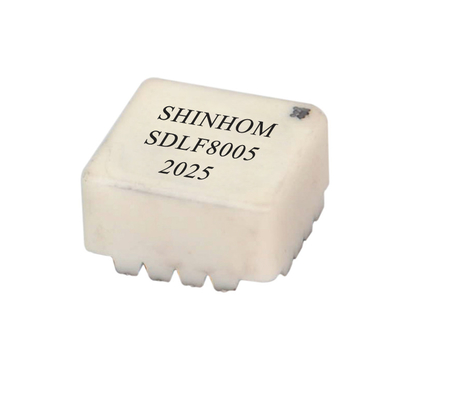

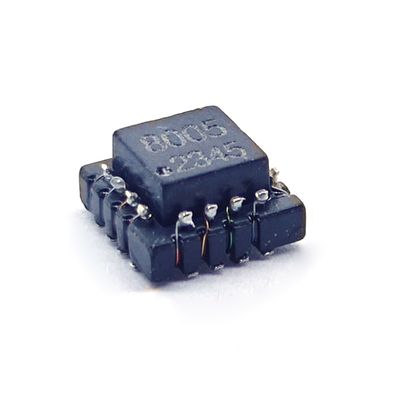

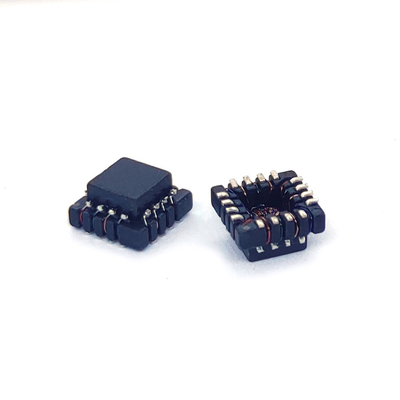

Choke chế độ phổ biến tần số cao cho bộ lọc EMI đường dữ liệu SMT

Bộ lọc EMI đường truyền dữ liệu SMT, Choke chế độ chung

Các nút ngắt chế độ thông thường của đường truyền dữ liệu cung cấp bộ lọc EMI mục đích chung từ tốc độ dữ liệu tốc độ thấp hơn đến tốc độ cực cao như USB3.x, HDMI2.0, và IEEE 1394. Loại bỏ tiếng ồn CM trong hệ thống bus ô tô CAN, CAN FD và FlexRay.

Tính năng

• Sự suy giảm tiếng ồn chế độ thông thường đặc biệt từ 15 MHz đến 300 MHz; truyền dữ liệu đường tín hiệu dưới 300 MHz với sự suy giảm tối thiểu
• Công suất dòng DC 500 hoặc 100 mA.
• Phân cách điện tuyệt vời ¥ 300 Vrms trong 1 phút
• Vật liệu cốt lõi Ferrite
• Nhiệt độ môi trường ¥40°C đến +85°C
• Nhiệt độ lưu trữ Thành phần: 40 °C đến + 85 °C.
• Bao bì bằng băng và cuộn: ¥40 °C đến +80 °C
• Chống nhiệt hàn Max ba dòng chảy lại 40 giây ở + 260 °C, các bộ phận làm mát đến nhiệt độ phòng giữa các chu kỳ
• Mức độ nhạy cảm với độ ẩm (MSL) 1 (sự sống không giới hạn của sàn ở < 30 °C / 85% độ ẩm tương đối)

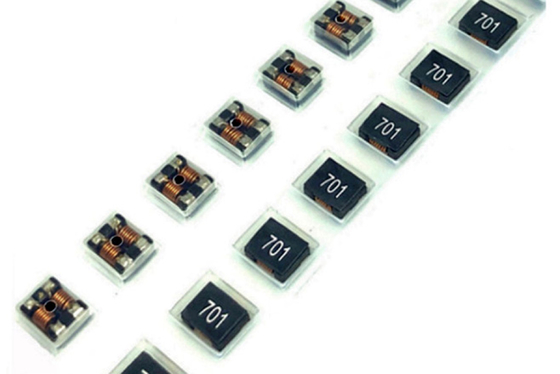

• Bao bì 1000 / 13′′ cuộn băng nhựa: rộng 16 mm, dày 0,46 mm, khoảng cách túi 12 mm, độ sâu túi 4,5 mm
