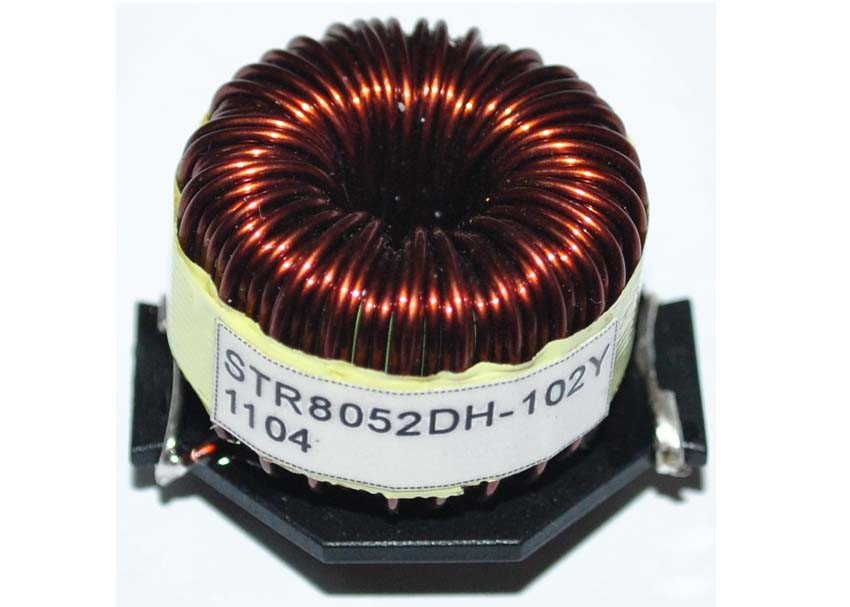

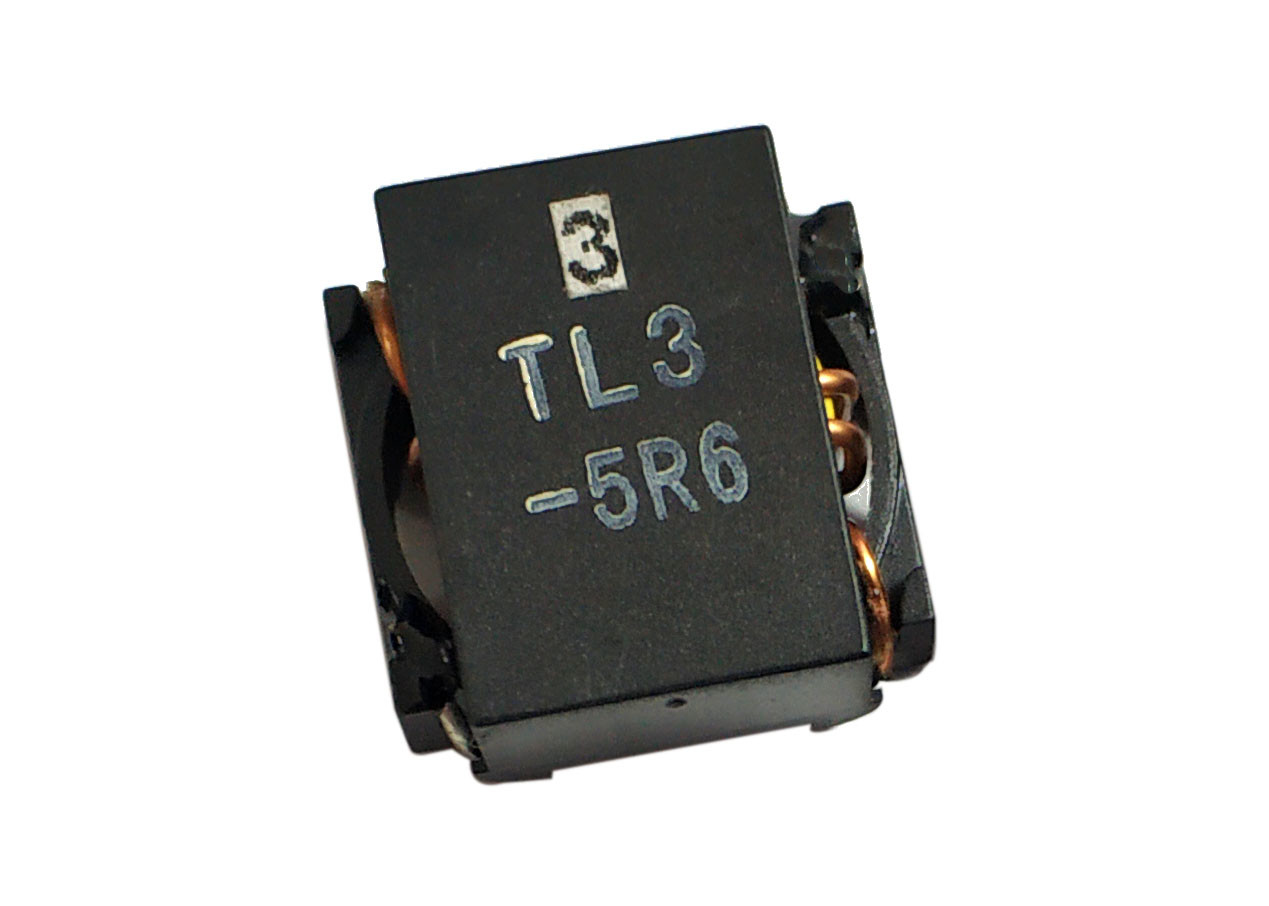

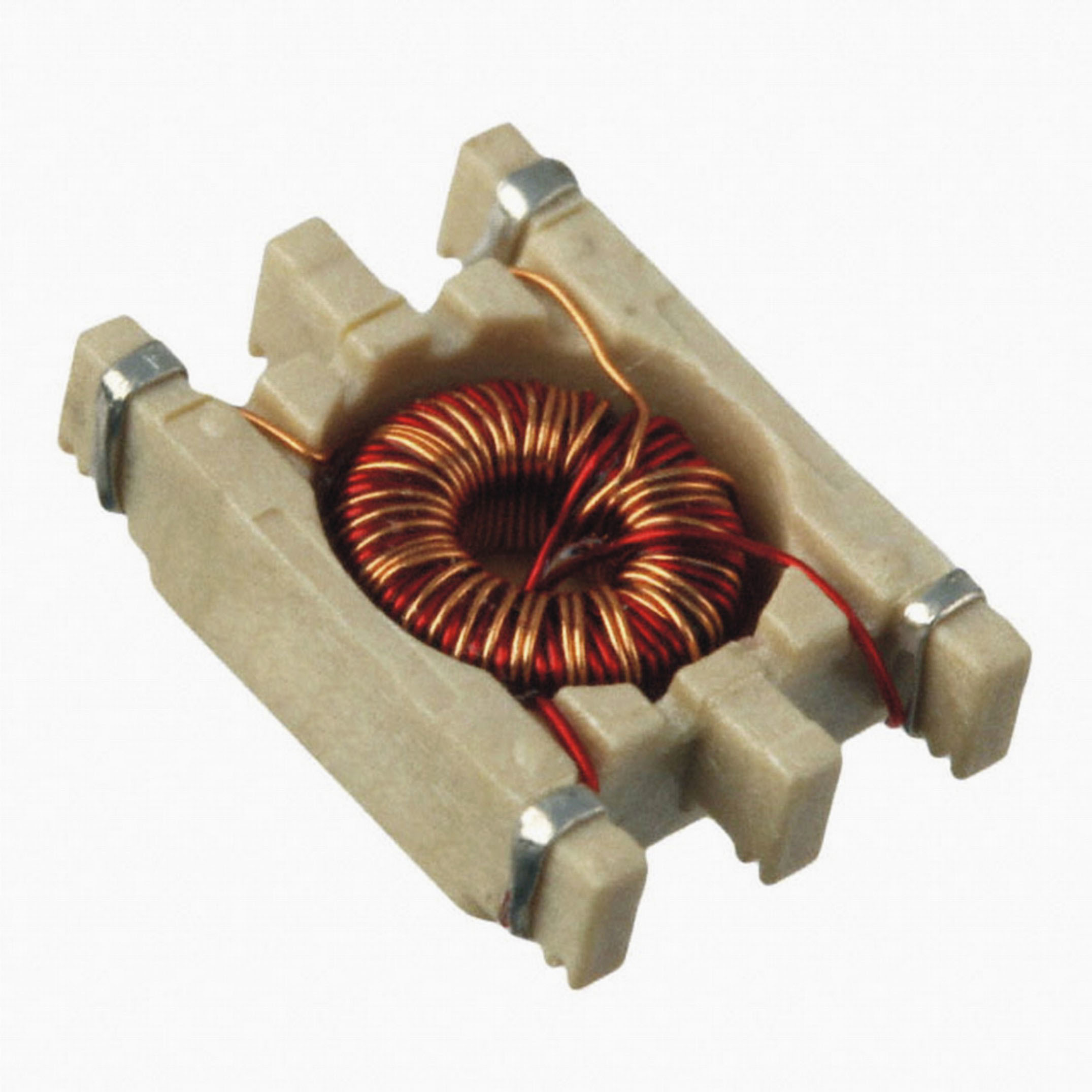

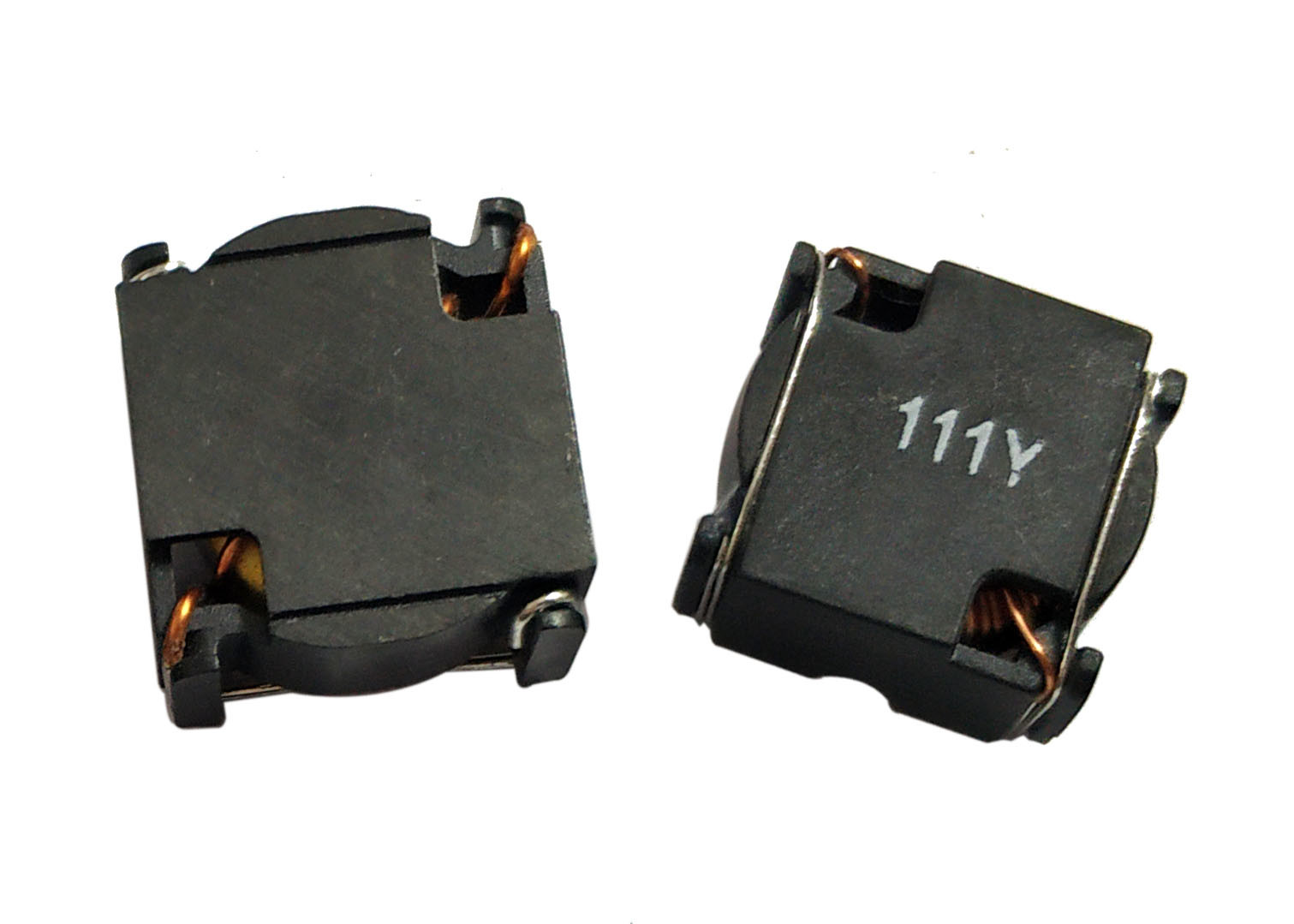

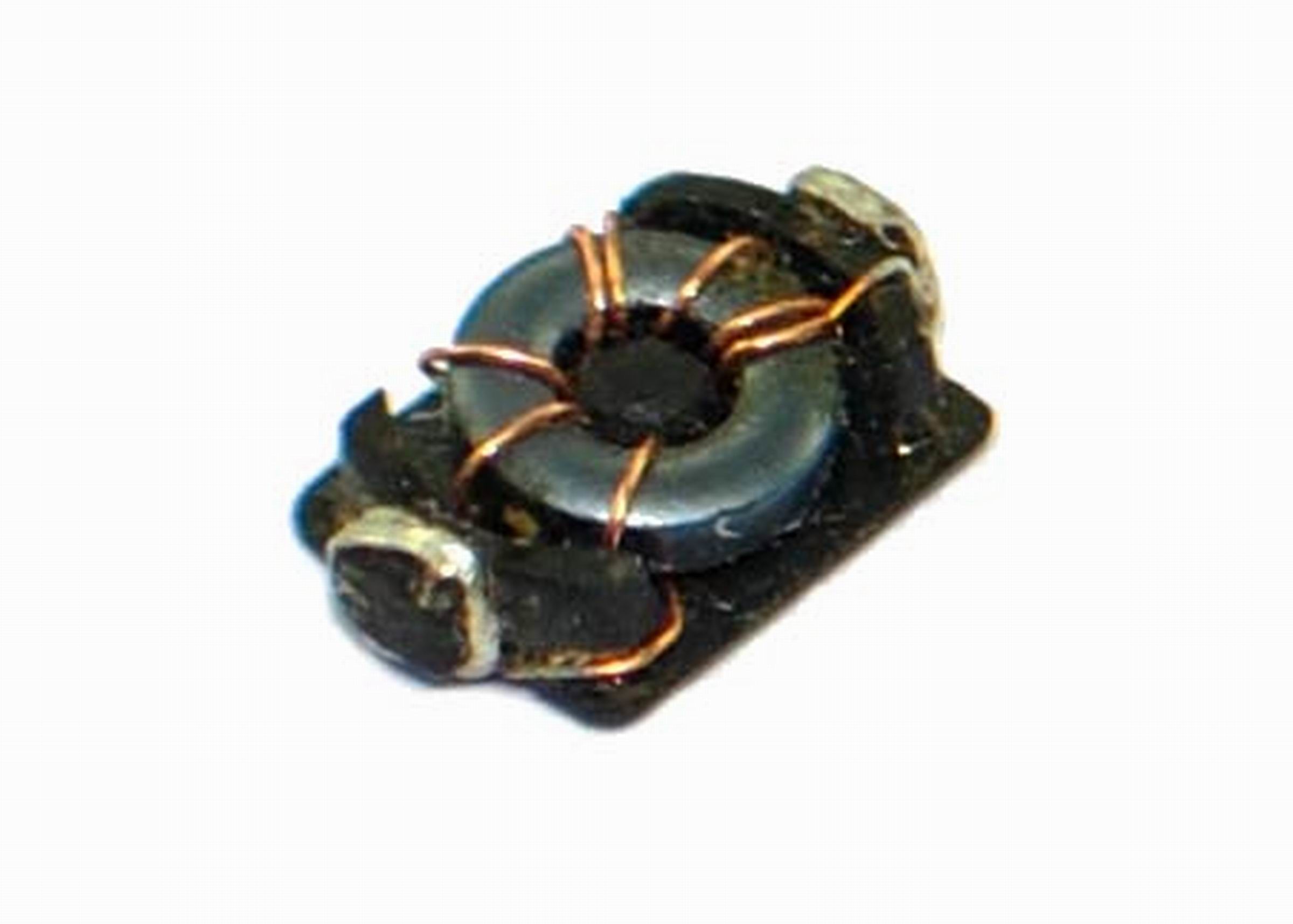

100KHz Lắp đặt cuộn cảm gắn trên bề mặt hình xuyến SMT

Cuộn cảm SMD, cuộn cảm hình xuyến, cuộn cảm gắn bề mặt

Giới thiệu:

• Nói chung, cuộn cảm / biến áp hình xuyến nhỏ gọn hơn so với các lõi có hình dạng khác vì chúng được làm bằng ít vật liệu hơn và bao gồm vòng đệm định tâm, đai ốc và bu lông dẫn đến thiết kế trọng lượng nhẹ hơn tới 50%.Điều này đặc biệt đúng đối với các thiết bị nguồn.
• Vì hình xuyến là lõi vòng kín nên nó sẽ có từ trường cao hơn, do đó điện cảm và hệ số Q cao hơn cuộn cảm có cùng giá trị với lõi thẳng (cuộn dây điện từ).Điều này là do phần lớn từ trường được chứa trong lõi.Để so sánh, với một cuộn cảm có lõi thẳng, từ trường xuất hiện từ một đầu của lõi có một đường dẫn dài trong không khí để đi vào đầu kia.
• Ngoài ra, do các cuộn dây tương đối ngắn và quấn trong từ trường kín, máy biến áp hình xuyến sẽ có trở kháng thứ cấp thấp hơn, điều này sẽ làm tăng hiệu suất, hiệu suất điện và giảm các tác động như méo và tua.
• Do sự đối xứng của một hình xuyến, một ít từ thông thoát ra khỏi lõi (thông lượng rò rỉ).Do đó, một cuộn cảm / biến áp hình xuyến, ít bức xạ nhiễu điện từ (EMI) đến các mạch lân cận và là lựa chọn lý tưởng cho các môi trường tập trung cao độ.Chúng tôi đã áp dụng các cuộn dây hình xuyến trong những năm gần đây để tuân thủ các tiêu chuẩn quốc tế ngày càng nghiêm ngặt, hạn chế lượng điện từ trường tiêu dùng có thể sản xuất.

Đặc trưng:

• Trở kháng thấp của dải tần làm việc và trở kháng cao của tần số giao thoa.
• Độ từ thẩm cao, tổn hao thấp, độ tự cảm từ vài microhertz đến vài trăm milihertz, dòng hoạt động tối đa lên đến hàng chục ampe.
• Giá trị điện cảm ổn định và ổn định nhiệt tốt.
• Tuân theo CE, UL, RoHS Sản phẩm không chứa chì với dòng điện bão hòa cao, rò rỉ từ tính thấp và thân thiện với môi trường.
• sự suy giảm tốt của tần số
• Trọng lượng nhẹ đáng tin cậy cao
• Nhỏ gọn và cung cấp độ tự cảm lớn
• Ngăn chặn tiếng ồn phát ra từ các thành phần khác.
• Các thiết kế tùy chỉnh được cung cấp cho các yêu cầu khác nhau theo Đặc tính điện: Dải điện cảm, Dung sai điện cảm, Dòng điện liên quan, Nhiệt độ hoạt động ... vv

Ứng dụng:

• Bộ lọc tiếng ồn / Bộ triệt nhiễu bức xạ
• Các ứng dụng chính của các sản phẩm điện dẫn vòng
• Bộ lọc khử nhiễu của nguồn điện chuyển mạch;
• Bộ lọc nhiễu tĩnh điện cho đường điện và đường tín hiệu;
• Bộ triệt nhiễu bức xạ như bộ chuyển đổi và thiết bị siêu âm.
• Chuyển đổi nguồn điện
• Thiết bị hình ảnh truyền hình (như tivi và máy ghi hình), thiết bị tự động hóa văn phòng, thiết bị âm thanh, thiết bị truyền thông, dụng cụ đo lường, động cơ và thiết bị của chúng.
• Thiết bị chiếu sáng
• Kiểm soát công nghiệp
• Dụng cụ điện tử
• Khác...

Ghi chú:

• Tần số kiểm tra: 100KHz, 0,1V
• Dụng cụ kiểm tra: L: HP4284A, WK3260B, WK3261A
• Tất cả dữ liệu thử nghiệm được tham chiếu đến môi trường xung quanh 25 ℃
• Idc: Dòng điện một chiều (A) sẽ gây ra △ T xấp xỉ 40 ℃
• Isat: Dòng điện một chiều (A) sẽ làm cho Lo giảm khoảng 25%
• Phạm vi nhiệt độ hoạt động -40 ℃ đến + 125 ℃ (Bao gồm tăng nhiệt độ Tối đa 40 ℃)
• Phạm vi nhiệt độ lưu trữ -40 ℃ đến + 85 ℃
• Vật liệu đóng gói UL 94V-0
• Chỉnh lại J-STD-020D
• Giá trị điện cảm tùy chỉnh có sẵn

Lưu ý: 1.K = ± 10%, M = ± 20%, N = ± 30%

Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
