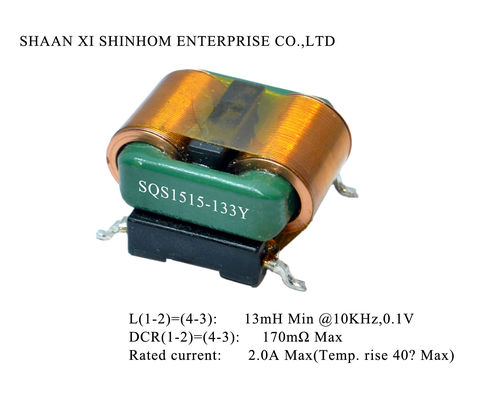

Bộ lọc SMD ngang RoHS 250V Chế độ chung Choke

Cuộn cảm tần số cao, cuộn cảm dây phẳng, cuộn cảm chế độ chung dòng điện cao Cuộn dây, cuộn cảm SMD, Bộ lọc SMD

ĐẶC TRƯNG:

• L (1-2) = (4-3): 13mH Min @ 1,0KHz, 0,25V
• DCR (1-2) = (4-3): 170mΩ Tối đa
• Dòng định mức: Tối đa 2.0A (Nhiệt độ tăng 40 ℃ Tối đa)
• Điện áp định mức: 250V Max
• Hi-Pot: 1500Vac, 3mA, 3S Coil to Coil
• Nhiệt độ hoạt động: -25 ℃ đến + 105 ℃
• Nhiệt độ bảo quản: -25 ℃ đến + 85 ℃
• Ức chế EMI là tuyệt vời
• Thay thế cho: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, cuộn cảm chế độ chung hình xuyến
• Dòng điện cao, cấu hình nhỏ, hiệu suất cao với hiệu ứng da tần số cao của dây phẳng, mật độ dòng điện đơn vị có thể đạt 1,5-2 lần so với dây đồng tròn và khối lượng sẽ nhỏ hơn 0,5-1,0 lần trong cùng một điều kiện
• Hệ số nhiệt độ thấp hơn, chỉ xung quanh cuộn dây một lớp, hiệu quả tản nhiệt hoàn hảo, nhiệt độ tăng thấp hơn nhiều so với cuộn cảm hình xuyến
• Điện dung interturn nhỏ hơn lõi hình xuyến, độ bền cách điện cao và độ tin cậy cao
• Cuộn dây một pha, do đó làm giảm đáng kể điện dung lạc

ỨNG DỤNG:

• TV LCD & Màn hình Hiển thị Bảng nguồn
• Sản phẩm điện gia dụng & Bộ sạc pin, Máy in
• Máy tính cá nhân
• Chuyển đổi nguồn điện, Bộ điều hợp và UPS
• Sản phẩm máy tính
• Nguồn cung cấp năng lượng LED

Dụng cụ đo lường

Ghi chú: Tùy chỉnh có sẵn
