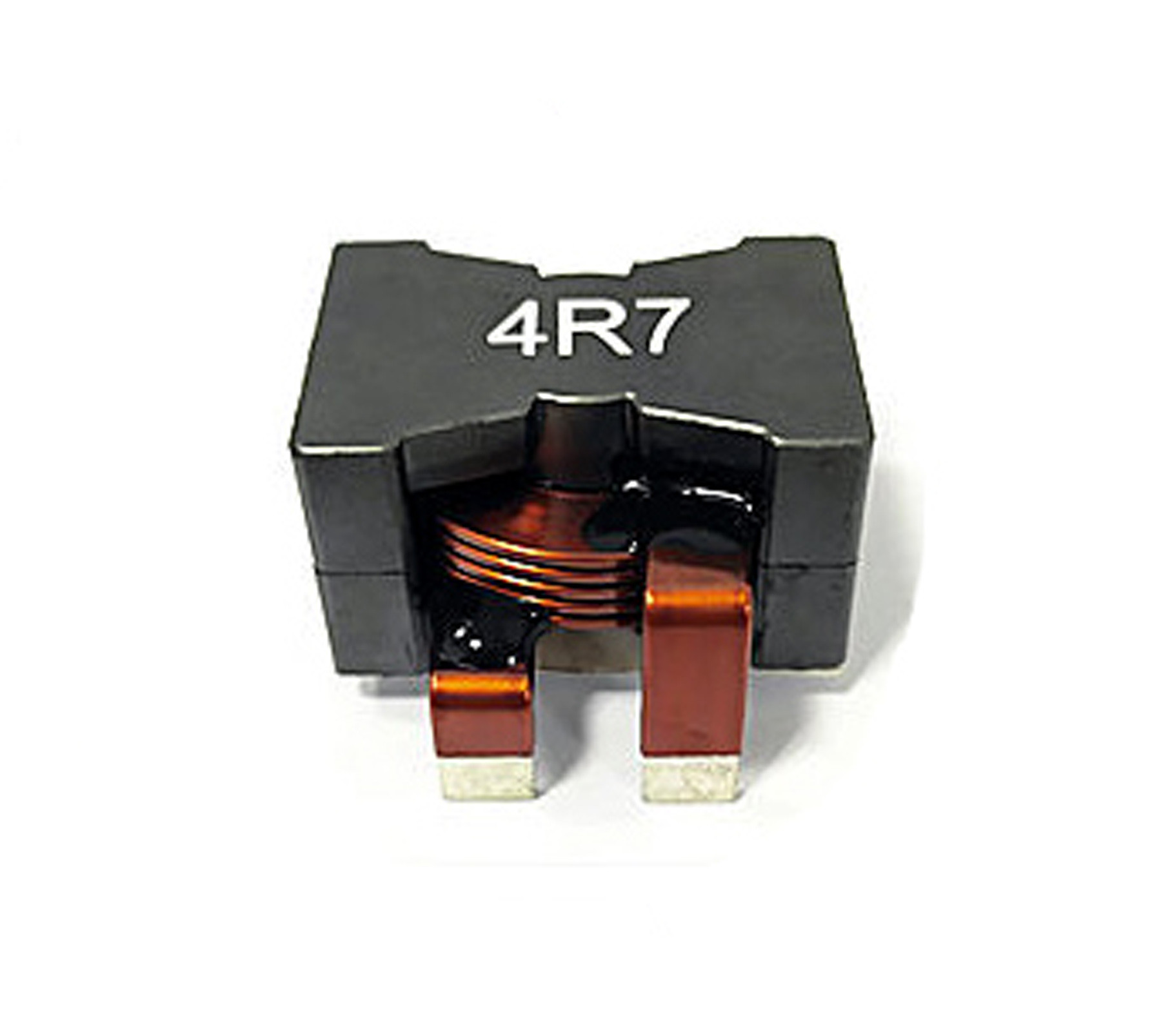

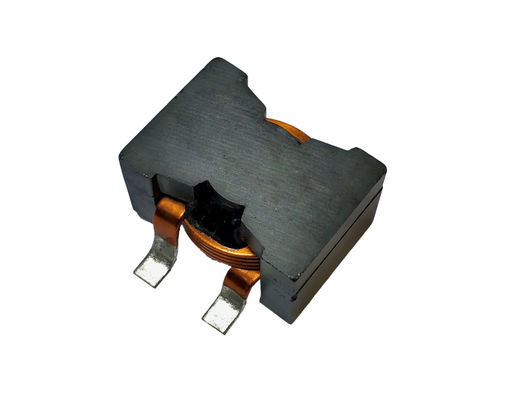

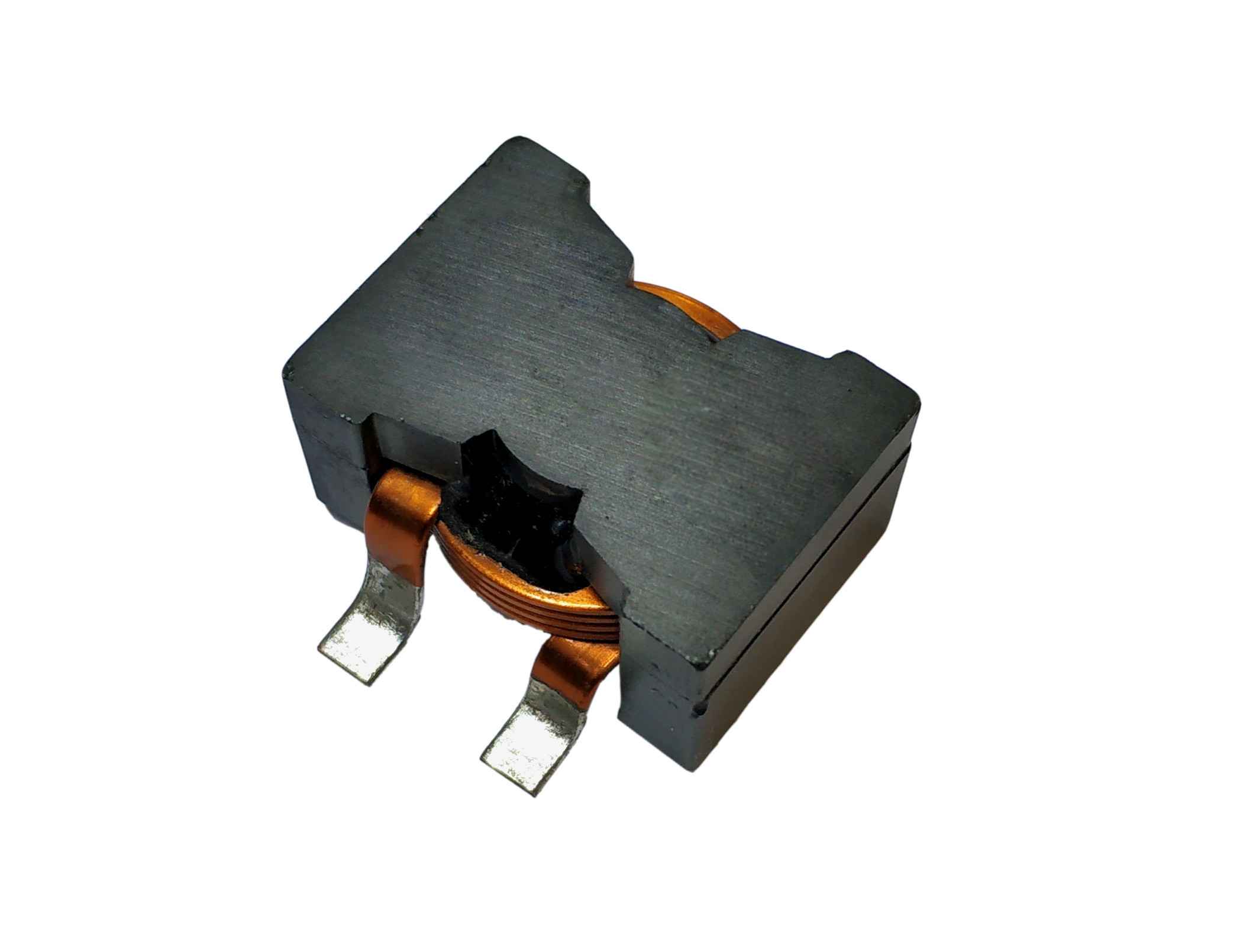

Cấu trúc chắc chắn Cuộn cảm cao hiện tại 3.3uH - 6.8uH Điện cảm với RoHS

Sê-ri LPQ3218 Dây phẳng DCR thấp Dòng điện cao hiện tại Ổn định nhiệt tuyệt vời, cuộn cảm nhúng

THÔNG SỐ KỸ THUẬT ĐIỆN:

• Phạm vi tự cảm: 3,3uH đến 6,8uH
• Siêu lớn hiện tại lên đến 80A
• Tất cả dữ liệu thử nghiệm được tham chiếu đến môi trường xung quanh 25oC.
• Kiểm tra conditon: 100KHz, 0.1V
• Irms: Dòng điện một chiều (A) sẽ gây ra xấp xỉ △ T là 40oC.
• Isat: Dòng điện một chiều (A) sẽ khiến Lo giảm khoảng 30%.
• Phạm vi nhiệt độ hoạt động là -25oC đến 125oC.
• The part temperature(ambient and temp rise)should not exceed125℃ under worse case operating conditions. Nhiệt độ phần (môi trường xung quanh và nhiệt độ tăng) không được vượt quá 125 độ C trong điều kiện vận hành trong trường hợp xấu hơn. Circuit design,component placement, PWB trace size and thickness, airflow and other cooling provision all affect the part temperature. Thiết kế mạch, vị trí thành phần, kích thước và độ dày dấu vết PWB, luồng không khí và cung cấp làm mát khác đều ảnh hưởng đến nhiệt độ bộ phận. Part temperature should be verified in the endapplication. Nhiệt độ một phần nên được xác nhận trong ứng dụng.

• Thiết kế lắp ráp, cấu trúc mạnh mẽ
• Độ tự cảm cao, dòng điện cao, mất từ ​​tính thấp, ERS thấp, điện dung ký sinh nhỏ
• Dây quấn phẳng, đạt DCR thấp
• Dòng tăng nhiệt độ và dòng bão hòa ít bị ảnh hưởng bởi môi trường

Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
