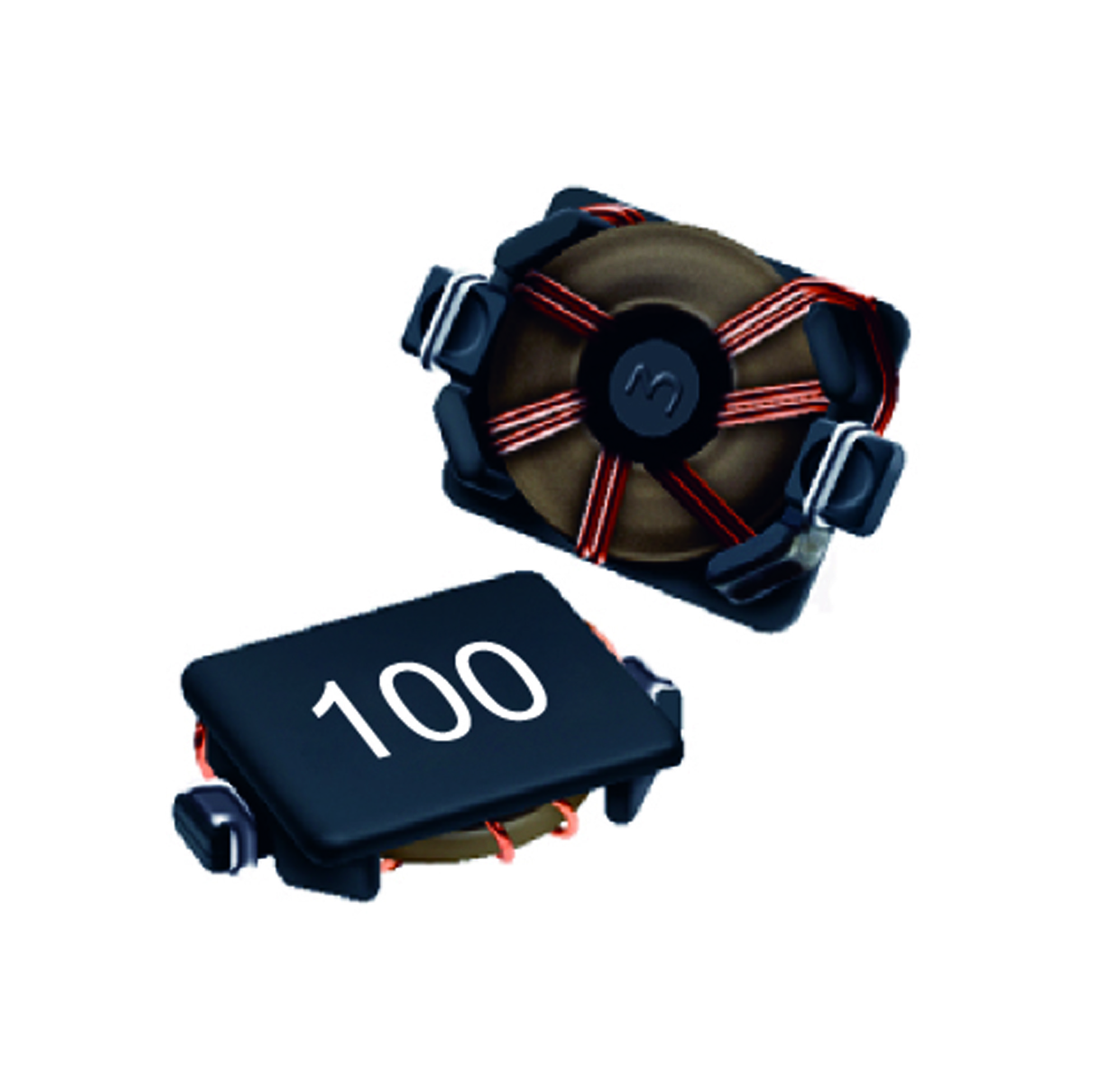

Cuộn cảm cuộn cảm cuộn cảm điện bề mặt hình xuyến

Cuộn cảm, cuộn cảm hình xuyến, cuộn cảm nguồn gắn bề mặt hình xuyến, cuộn cảm SMD

Đặc trưng:

• Tuân thủ RoHS
• Lên đến 3A Idc
• Rdc thấp
• Dấu chân nhỏ
• Cấu hình cực thấp

Ứng dụng:

• Các ứng dụng cấp nguồn với không gian và chiều cao PCB bị hạn chế, chẳng hạn như thiết bị cầm tay, bộ chuyển đổi DC-DC và máy tính xách tay

Ghi chú:

• Tần số kiểm tra: 100KHz, 0,1V
• Dụng cụ kiểm tra: L: HP4284A, WK3260B, WK3261A
• Tất cả dữ liệu thử nghiệm được tham chiếu đến môi trường xung quanh 25 ℃
• Idc: Dòng điện một chiều (A) sẽ gây ra △ T xấp xỉ 40 ℃
• Isat: Dòng điện một chiều (A) sẽ làm cho Lo giảm khoảng 25%
• Phạm vi nhiệt độ hoạt động -40 ℃ đến + 125 ℃ (Bao gồm tăng nhiệt độ Tối đa 40 ℃)
• Phạm vi nhiệt độ lưu trữ -40 ℃ đến + 85 ℃
• Vật liệu đóng gói UL 94V-0
• Chỉnh lại J-STD-020D
• Các giá trị điện cảm tùy chỉnh có sẵn

Lưu ý: 1.K = ± 10%, M = ± 20%, N = ± 30%

Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
