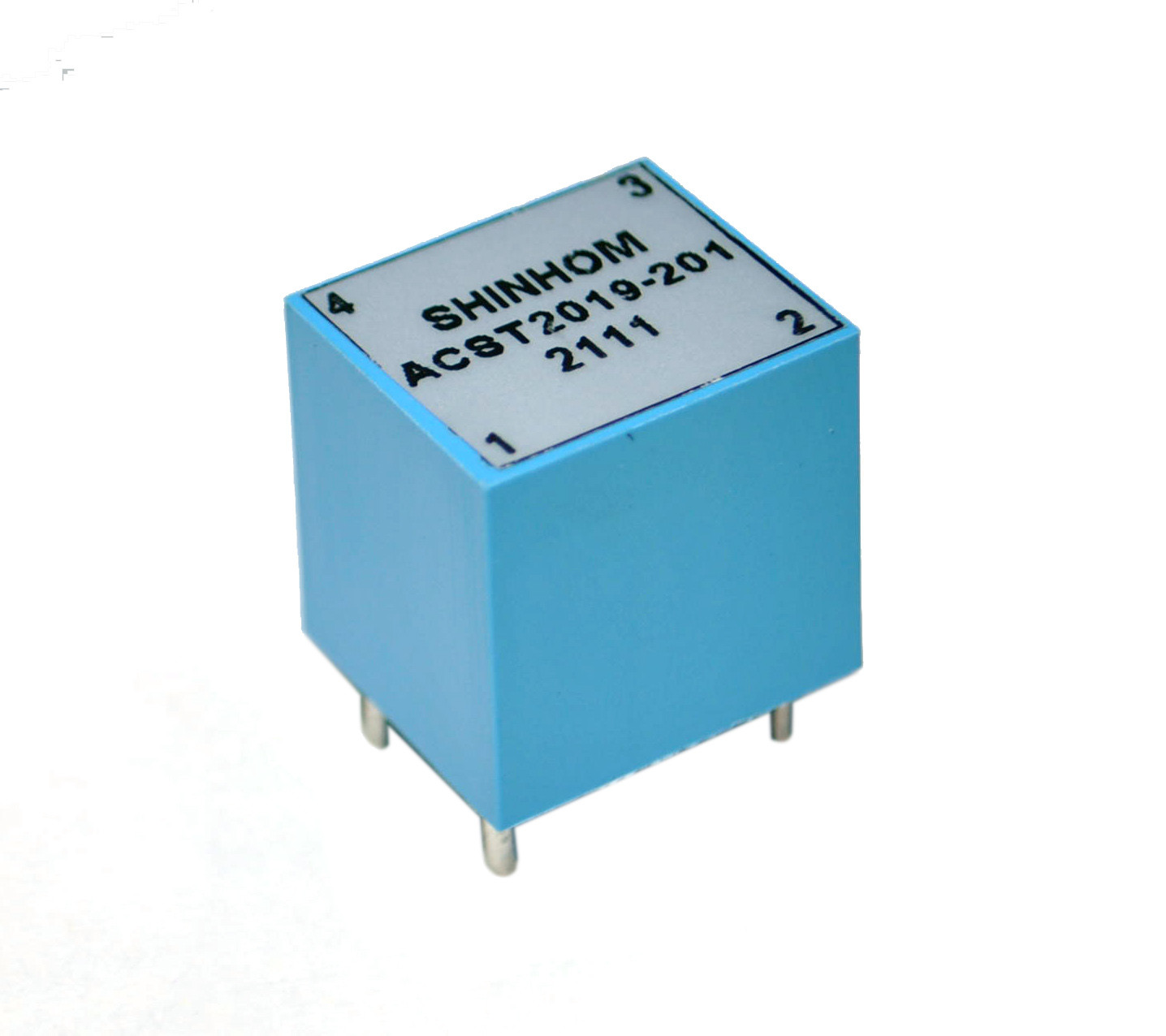

Biến áp cảm nhận hiện tại đóng gói Epoxy 38A 10kHz

Dòng ACST2019 Máy biến dòng có độ chính xác cao gắn PCB với Dải dòng điện tối đa lên đến 38A Có sẵn

ĐẶC TRƯNG:

• Dải tần số: 10kHz đến 1MHz
• Được thiết kế để sử dụng với nguồn điện chuyển đổi
• Máy biến áp cảm biến dòng điện này được thiết kế để
• Đáp ứng đặc điểm kỹ thuật cách điện tăng cường UL / CSA / IEC 60950 và cung cấp độ hở / độ hở 3 mm giữa cuộn dây sơ cấp và cuộn dây thứ cấp.Quanh co
• Cách điện tăng cường theo IEC 380
• Xây dựng bao bọc Epoxy
• Vật liệu đáp ứng yêu cầu của UL94V-0
• Đáp ứng yêu cầu cách điện IEC950
• 3750Vrms điện áp đánh thủng sơ cấp đến thứ cấp
• Phạm vi hiện tại: tối đa lên đến 38A
• Tỷ lệ lượt: 1:50, 1: 100, 1: 200, 1: 300 có sẵn
• Nhiệt độ hoạt động: -40 đến 85 ° C
• Máy biến dòng tần số cao cho ứng dụng SMPS
• Máy biến dòng ferit có độ thấm cao
• Máy biến dòng cấu hình thấp
• Máy biến dòng gắn PCB
• Máy biến áp hiệu suất tuyến tính đáng tin cậy
• Nhiều loại cấu trúc và kiểu dáng khác nhau để bạn lựa chọn.
• Tùy chỉnh được chào đón.

GHI CHÚ:

• Độ tự cảm của cuộn thứ cấp, đo được ở 15,75 kHz, 1Vrms.
• Sản phẩm thời gian Volt dành cho thứ cấp, dựa trên 2000 Gauss.
• Giá trị điện trở đầu cuối (RT) dựa trên đầu ra 1 Volt
• với 35 Amps chảy qua ống chính.
• điện trở tăng hoặc giảm đầu ra Điện áp / Ampe
• theo phương trình sau: RT = Vout × Nsec / Iin.
• Dòng điện cảm nhận đỉnh có thể sử dụng tối đa (IPK) phụ thuộc vào
• độ bão hòa lõi tăng nhiệt độ, cần được đánh giá
• đối với các điều kiện hoạt động.
• Phạm vi nhiệt độ môi trường: -40 ℃ đến + 85 ℃.
• Thông số kỹ thuật điện ở mức 25 ℃.

Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
