Ferrite Rỗng vuông phẳng Dây điện chung Chế độ choke

Tần số cao Dây phẳng cuộn cảm chế độ chung dòng điện cao Cuộn dây, Cuộn cảm SMD, Bộ lọc

ĐẶC TRƯNG:

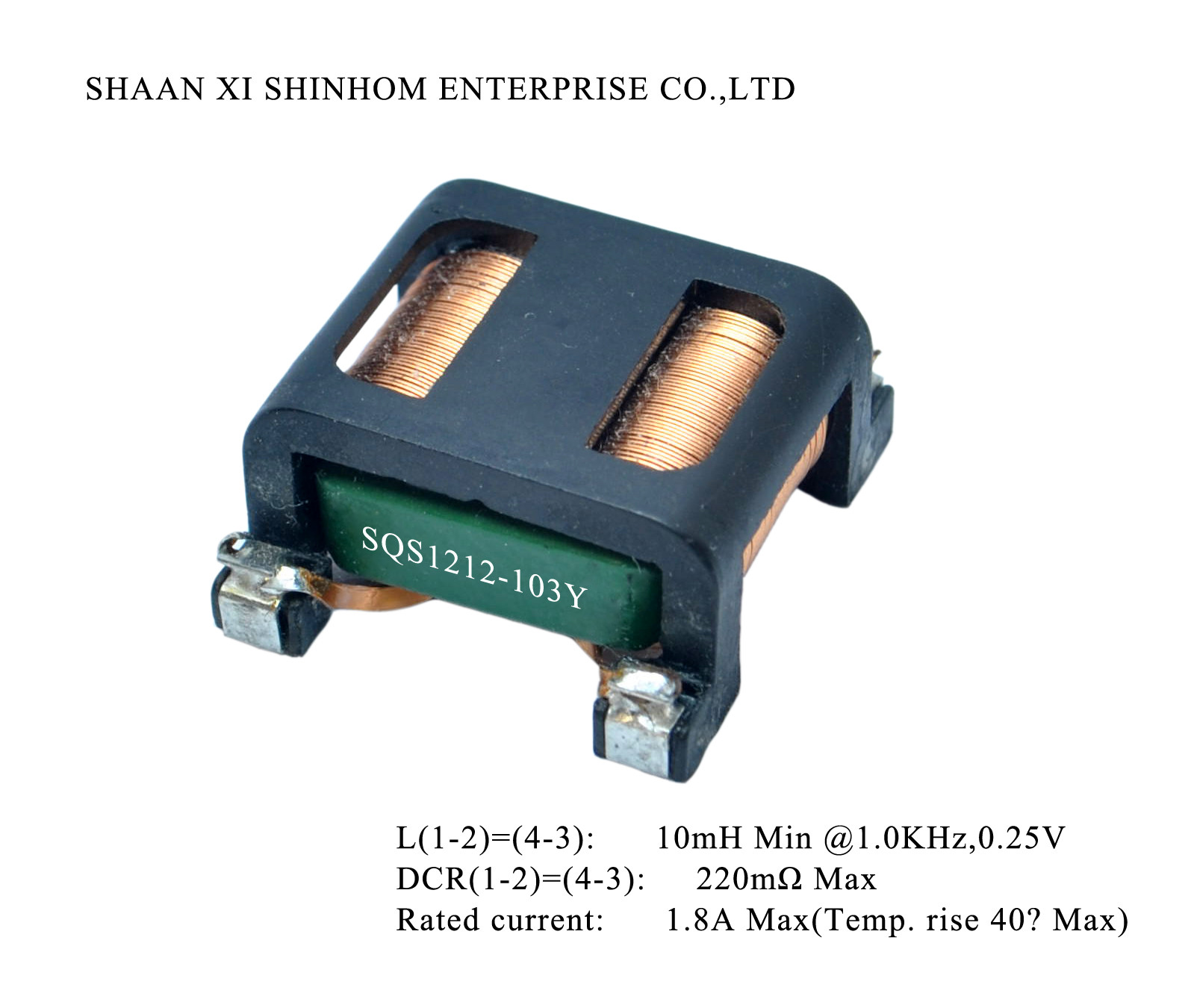

• L (1-2) = (4-3): 10mH Min @ 1,0KHz, 0,25V
• DCR (1-2) = (4-3): Tối đa 220mΩ
• Dòng định mức: Tối đa 1,8A (Nhiệt độ tăng 40 ℃ Tối đa)
• Điện áp định mức: 250V Max
• Hi-Pot: 2000Vac, 60S Coil to Coil
• Nhiệt độ hoạt động: -25 ℃ đến + 125 ℃
• Nhiệt độ bảo quản: -25 ℃ đến + 100 ℃
• Thay thế cho: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, cuộn cảm chế độ chung hình xuyến
• Dòng điện cao, cấu hình nhỏ, hiệu suất cao với hiệu ứng da tần số cao của dây phẳng, mật độ dòng điện đơn vị có thể đạt 1,5-2 lần so với dây đồng tròn và khối lượng sẽ nhỏ hơn 0,5-1,0 lần trong cùng một điều kiện
• Hệ số nhiệt độ thấp hơn, chỉ xung quanh cuộn dây một lớp, hiệu quả tản nhiệt hoàn hảo, nhiệt độ tăng thấp hơn nhiều so với cuộn cảm hình xuyến
• Điện dung interturn nhỏ hơn lõi hình xuyến, độ bền cách điện cao và độ tin cậy cao
• Thiết kế lõi từ tính khép kín
• Sử dụng dây phẳng, cải thiện yếu tố không gian
• Cuộn dây một pha, do đó làm giảm đáng kể điện dung lạc
• Ức chế EMI là tuyệt vời
• Hoàn toàn tự động cuộn dây, sắp xếp dây chuyền gọn gàng, không chồng chéo, hiệu quả sản xuất cao, nhân công thấp

ỨNG DỤNG:

• Máy tính cá nhân
• Chuyển đổi nguồn điện, Bộ điều hợp và UPS
• Sản phẩm máy tính
• Nguồn cung cấp năng lượng LED
• TV LCD & Màn hình Hiển thị Bảng nguồn
• Sản phẩm điện gia dụng & Bộ sạc pin, Máy in

Ghi chú: Tùy chỉnh có sẵn
